Mô đun ảnh nhiệt làm lạnh

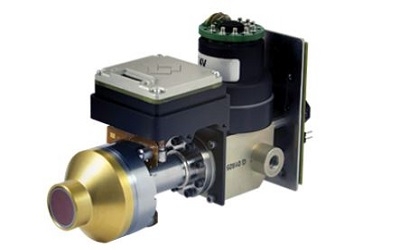

Neutrino là lõi ảnh nhiệt bước sóng tầm trung (MWIR) thế hệ mới có công năng cao, kích thước và khối lượng SWaP nhỏ nhất của FLIR.
Thông số kỹ thuật:
- Độ phân dải: 640 x 512
- Kích thước điểm ảnh 15 µm x 15 µm
- Dải phổ hoạt động: 3.4-5.1 µm
- Vật liệu cảm biến: InSb
- Tốc độ khung hình tối đa: 30 Hz NTSC hoặc 25 Hz PAL
- Độ nhạy: < 25 mK
- Thời gian làm lạnh: 6 phút tại nhiệt độ phòng, 10 phút tại 71°C
- Kích thước (mm, Dài x Rộng x Cao): 127 x 51 x 74
- Khối lượng: 454g
- Khẩu độ: F/4
- Chế độ điều khiển FPA: Có
- Chế độ điều khiển hình ảnh & hiển thị: Đầy đủ
- Đầu ra số: Camera Link, CMOS, BT.656, LVDS
- Giao diện kết nối điện: Đầu 50 Hirose
- Điện áp vào: 4.75-6.0 VDC cho cảm biến, 9-35V cho bộ làm lạnh
- Công suất tiêu thụ: < 8W lúc làm lạnh, < 5W lúc hoạt động
- Nhiệt độ hoạt động: -40°C đến +71°C
- Cao độ hoạt động tối đa: 12,000m
- Dải độ ẩm hoạt động: 5% - 95% không ngưng tụ
- Khả năng chịu rung: 5.8 grms trên 3 trục, mỗi trục 1 giờ
- Khả năng chịu sốc: xung 20g với 11 msec nửa hình sin
 Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

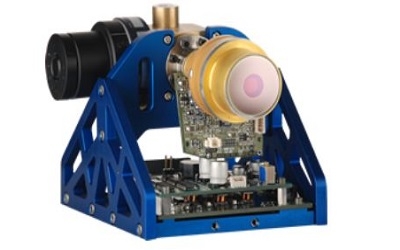

Photon HRC là một trong những module ảnh nhiệt sóng hồng ngoại trung bình nhỏ nhất có độ phân giải cao trên thế giới. Dựa trên kích thước điểm ảnh 15 µm, hiệu năng cao, tiêu thụ năng lượng thấp, vv
Thông số kỹ thuật:
 - Độ phân giải: 640 x 512
 - Kích thước điểm ảnh: 15 µm x 15 µm
 - Dải phổ hoạt động: 3.4 – 5.2 µm
 - Tốc độ toàn khung hình: 30 Hz
 - Vật liệu cảm biến:  InSb
 - NEDT:  < 25 mK
 - Thời gian làm lạnh: < 6.5 phút tại 22°C  và dưới 10 phút ở 71°C
 - Kích thước (mm): 86 x 88 x 116
 - Khối lượng: < 454 g
 - Khẩu độ: f/4 (tiêu chuẩn),  f/5.5 (tùy chọn)
 - Tốc độ điểm ảnh tối đa: 10.5 MHz
 - Bộ A/D: 10.5 MHz, 14 bit
 - Đầu ra tương tự: NTSC hoặc PAL
 - Đầu ra số: 8 hoặc 14-bit Serial LVDS
 - Độ phóng đại điện tử: 2x, 4x
 - Điện năng tiêu thụ: < 8 W  ở 22°c
 - Điện áp đầu vào: 9.0 - 24.0 VDC
 - Nhiệt độ hoạt động: -40°C to +65°C
Ứng dụng:
 -  Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

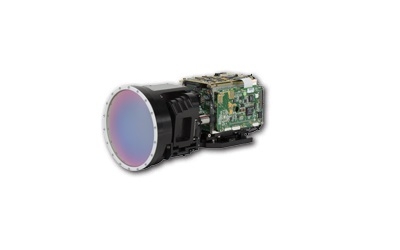

MiniCore HRC 460T đem tới 3 ống kính với khả năng thay đổi tùy thuộc vào nhu cầu nhìn khoảng cách xa, trung bình hoặc cự ly gần của người sử dụng
Thông số kỹ thuật:
 - Loại cảm biến: Làm lạnh, Mercury Cadmium Telluride
 - Độ phân giải:  640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD (không có lens): < 18 mk
 - Độ phóng đại số: liên tục
 - Nguồn cấp: 24 VDC
 - Công suất tiêu thụ: < 30 W
 - Nhiệt độ hoạt động: -30°C to +55°C
 - Độ ẩm: 95% (tương đối)
 - Chịu rung ngẫu nhiên: MIL STD 810F (Method 516.5 procedure I)
 - Chịu rung hình sine: 10g ở đỉnh từ 15 Hz - 500 Hz
 - Chịu sốc: MIL STD 810F (Method 514.5)
 - Đầu ra tương tự: PAL/NTSC, bảng màu W/H và B/H
 - Đầu ra số: tùy chọn GigE hoặc CamLink
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
 - Kích thước: 283 x 181 x 140 (mm, chỉ tính modules)
 - Khối lượng: 4 kg
Hệ ống kính:
 - Phạm vi ngắm:
   17° (H) x 13.6° (V) đối với ống kính 32 mm
   5° (H) x 4° (V) đối với ống kính 110 mm
   1.2° (H) x 0.9° (V) đối với ống kính 460 mm
 - Độ phân giải không gian (IFOV):
    0.460 mrad for 32 mm lens
    0.136 mrad for 110 mm lens
    0.032 mrad for 460 mm lens
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV

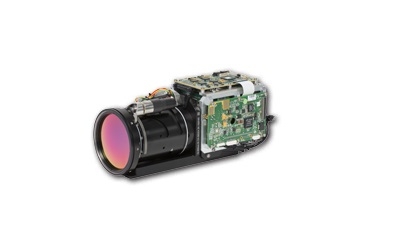

MiniCore HRC 300Z được trang bị độ phóng đại 20x với ống kính 15-300mm và khả năng phóng đại liên tục giữa phạm vi ngắm hẹp 1.8˚ và phạm vi ngắm rộng 36˚
Thông số kỹ thuật:
 - Loại cảm biến: Làm lạnh, Mercury Cadmium Telluride
 - Độ phân giải:  640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD (không có lens): < 18 mk
 - Độ phóng đại số: liên tục
 - Nguồn cấp: 24 VDC
 - Công suất tiêu thụ: < 30 W
 - Nhiệt độ hoạt động: -30°C to +55°C
 - Độ ẩm: 95% (độ ẩm tương đối)
 - Chịu rung ngẫu nhiên: MIL STD 810F (Method 516.5 procedure I)
 - Chịu rung hình sine: 10g ở đỉnh từ 15 Hz - 500 Hz
 - Chịu sốc: MIL STD 810F (Method 514.5)
 - Đầu ra tương tự: PAL/NTSC, W/H and B/H palettes
 - Đầu ra số: tùy chọn GigE hoặc CamLink
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
 - Kích thước: 282 x 118 x 106 (mm, chỉ tính modules)
 - Khối lượng: 2.95 kg
Hệ ống kính:
 - Phạm vi ngắm:  1.8° (H) x 1.4 (V) to 36° (H) x 29°(V) với ống kính 15 x 300 mm
 - Độ phân giải không gian (IFOV):
    1 mrad cho ống kính 15 mm – 50 mrad cho ống kính 300 mm
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

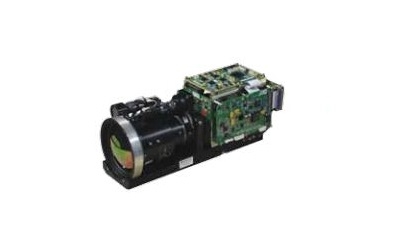

600Z được trang bị độ phóng đại 20x với ống kính 30-600 và khả năng phóng đại liên tục giữa phạm vi ngắm hẹp 0.9˚ và phạm vi ngắm rộng 18˚
Thông số kỹ thuật:
 - Loại cảm biến: Làm lạnh, Mercury Cadmium Telluride
 - Độ phân giải:  640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD (không có lens): < 18 mk
 - Độ phóng đại số: liên tục
 - Nguồn cấp: 24 VDC
 - Công suất tiêu thụ: < 30 W
 - Nhiệt độ hoạt động: -30°C to +55°C
 - Độ ẩm: 95% (độ ẩm tương đối)
 - Chịu rung ngẫu nhiên: MIL STD 810F (Method 516.5 procedure I)
 - Chịu rung hình sine: 10g ở đỉnh từ 15 Hz - 500 Hz
 - Chịu sốc: MIL STD 810F (Method 514.5)
 - Đầu ra tương tự: PAL/NTSC, W/H and B/H palettes
 - Đầu ra số: tùy chọn GigE hoặc CamLink
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
 - Kích thước: 372 x 190 x 190 (mm, chỉ tính modules)
 - Khối lượng: 5 kg
Hệ ống kính:
 - Phạm vi ngắm:  0.9° (H) x 0.7 (V) to 18° (H) x 14.5°(V) với ống kính 30 x 600 mm
 - Độ phân giải không gian (IFOV):
    0.5 mrad cho ống kính 30 mm – 25 mrad cho ống kính 600 mm
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

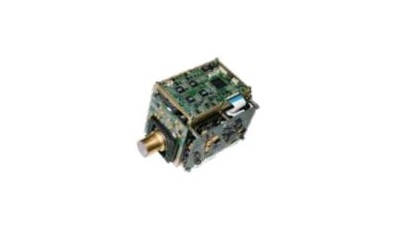

Lens-less là một phiên bản của MiniCore HRC không có ống kính, cho phép Mini-Core HRC được sử dụng cho bất kỳ ứng dụng ảnh nhiệt nào yêu cầu đặc biệt về quang trình
Thông số kỹ thuật:
 - Loại cảm biến: Làm lạnh, Mercury Cadmium Telluride (MCT)
 - Độ phân giải: 640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD (không có lens): < 18 mk
 - Độ phóng đại số: liên tục
 - Nguồn cấp: 24 VDC
 - Công suất tiêu thụ: < 30 W
 - Nhiệt độ hoạt động: -30°C to +55°C
 - Độ ẩm: 95% (tương đối)
 - Chịu rung ngẫu nhiên: MIL STD 810F (Method 516.5 procedure I)
 - Chịu rung hình sine: 10g ở đỉnh từ 15 Hz - 500 Hz
 - Chịu sốc: MIL STD 810F (Method 514.5)
 - Đầu ra tương tự: PAL/NTSC, bảng màu W/H và B/H
 - Đầu ra số: tùy chọn GigE hoặc CamLink
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
 - Kích thước: 161 x 100 x 93 (mm)
 - Khối lượng: 1.4 kg
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

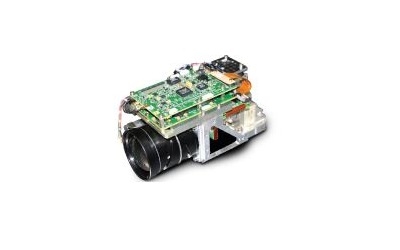

 µCore-275Z modules ảnh nhiệt sóng trung bình mới nhất, nhỏ nhất trong các dòng, modules có hai lựa chọn phóng đại quang liên tục, bao gồm bộ mở rộng 1.5x
Cảm biến ảnh:
 - Loại cảm biến: Làm lạnh, Mercury Cadmium Telluride (MCT)
 - Độ phân giải: 640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD (không có lens): < 25 mk
 - Phóng đại số: trung tâm và liên tục
 - Lấy nét: tự động và thủ công
Giao diện:
 - Đầu ra số: tùy chọn cho GigE hoặc CamLink
 - Đầu ra tương tự: CCIR/RS170
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
Nguồn cấp:
 - Điện áp: 18 VDC đến 32 VDC
 - Điện năng tiêu thụ: <16 W tại 20˚C và 24 VDC
Điều kiện môi trường:
 - Nhiệt độ hoạt động: - 32˚C đến + 65˚C
 - Chịu rung ngẫu nhiên: MIL-STD 810F (Method 516.5, Procedure I), 3 trục, 30 phút/trục, 2.1 g rms 10-500 Hz
 - Chống sốc: MIL-STD 810F Method 514.5, 30g, 11ms, 1/2 sinus, 2 shock mỗi trục
 - Kích thước: 193 L x 103.1 W x 95.5 H (295 L x 117 W x 117 H với bộ mở rộng x1.5)
 - Khối lượng: 1.5 kg  (2.3 kg với bộ mở rộng x1.5)
Ống kính:
 - Phạm vi ngắm:
      µCore-275Z: 2.0° (H) x 1.6 (V) to 25° (H) x 20°(V) với ống kính 275-22 mm
      µCore-275Z (với 1.5x): 1.3° (H)x 1.1 (V) to 16.5° (H) x 13.3°(V) với ống kính 410 x 37.5 mm
 - Độ phân giải không gian (IFOV):
      µCore-275Z: 0.054 mrad cho ống zoom 275 mm – 0.68 mrad cho ống zoom 22 mm
      µCore-275Z với bộ 1.5x: 0.036 mrad cho ống zoom 410 mm  – 0.45 mrad cho ống zoom 37.5 mm
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

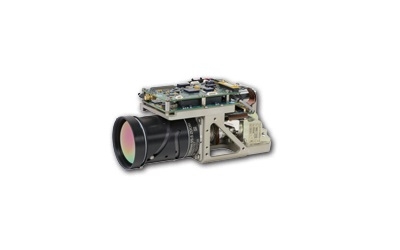

μCore-280Z là module ảnh nhiệt gần đây nhất và là camera ảnh nhiệt nhỏ gọn nhất trong dải trung bình với 2 lựa chọn phóng đại quang học liên tục, bao gồm một ống kính mở rộng x1.5
Cảm biến ảnh:
 - Loại cảm biến: làm lạnh sâu MCT
 - Giao diện cảm biến: giao diện điện tử
 - Độ phân giải: 640x512
 - Độ lớn điểm ảnh: 15 μm
 - Độ dài sóng: 3-5 μm
 - Độ nhạy NETD: < 25mK
 - Thời gian làm lạnh (@ 20 ° C): <4 phút 30 giây
Đầu ra/vào:
 - Đầu ra số: GigE hoặc CameraLink
 - Đầu ra tương tự: PAL/NTSC
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CameraLink dựa trên bộ xử lý VirCam SDK
Ống kính quang học:
 - Kiểu phóng đại: liên tục
 - Tiêu cực (mm): 15-280
 - Góc nhìn ngang (góc rộng - góc hẹp): 35.5 ° -2.0 °
 - Góc nhìn dọc (góc rộng - góc hẹp): 28.7 ° -1.6 °
 - Góc nhìn chéo (góc rộng - góc hẹp): 44.6 ° -2.5 °
 - Dải phóng đại: 17.8x
 - Khẩu độ: f/5.5
Điện năng:
 - Nguồn đinh danh: 24 VDC
 - Điện áp vào: 18-36VDC
 - Công suất tiêu thụ (định danh ở 20C, 24VDC): < 16W
Điều kiện môi trường:
 - Nhiệt độ hoạt động: -32 ° C to + 65 ° C
 - Khối lượng: 1.6kg:
Ứng dụng:
 -  Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

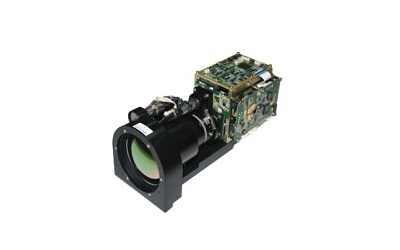

Mini-Core là modules camera ảnh nhiệt có khả năng cấu hình cao và đặc biệt thân thiện với những nhà xản xuất thiết bị gốc.
Cảm biến ảnh:
 - Loại cảm biến: Làm lạnh Mercury Cadmium Telluride (MCT)
 - Độ phân giải:  640 x 512
 - Dải phổ hoạt động: 3 – 5 µm
 - NETD: < 25 mk
 - Độ phóng đại số: trung tâm và liên tục
 - Lấy nét: Tự động và thủ công
Giao diện:
 - Đầu ra số: Tùy chọn cho GigE hoặc CamLink
 - Đầu ra tương tự: PAL hoặc NTSC, W/H và B/H
 - Truyền thông: RS232/422 hoặc tùy chọn GigE hoặc CamLink + RS232 cho các thiết bị điều khiển ngoài
Công suất:
 - Điện áp vào:20-32 VDC, 24 VDC đinh danh
 - Công suất tiêu thụ: < 30 W
Điều kiện môi trường:
 - Nhiệt độ hoạt động: -30°C to +55°C
 - Chịu rung ngẫu nhiên: MIL-STD 810F Method 516.5, Procedure I; Hình sin:  10 g đỉnh từ 15 Hz đến 500 Hz
 - Chịu sốc: MIL-STD 810F method 514.5
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

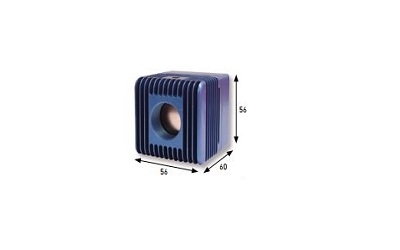

Snake SW OEM là một module cảm biến hồng ngoại bước sóng ngắn với độ phân giải VGA, tiêu thụ năng lượng thấp và siêu nhỏ gọn
Thông số kỹ thuật:
 - Độ phân giải: 640 × 512
 - Độ lớn điểm ảnhl: 15 μm × 15 μm
 - Dải đáp ứng phổ: 0.9 μm - 1.7 μm
Đặc điểm quang điện tử:
 - Nhiễu: 35 e-
 - Dòng điện tối: 30 FA @ 0.2 V
 - Tỉ lệ điểm ảnh hoạt động:  > 99.7 %
Thông số điện và giao diện:
 - Thời gian phơi sáng: 1 μs đến toàn khung hình
 - Chế độ đọc ra: ITR, IWR
 - Tốc độ khung hình: Tối đa 100 Hz toàn khung hình
 - Hình ảnh đầu ra: Camera Link®, Analog (PAL/CCIR)
 - Cổng truyền thông: Camera Link®, USB
 - Độ phân giải ảnh: 14 bits
 - Đồng bộ khung hình: tín hiệu nội bộ hoặc bên ngoài qua Camera Link® Control Signal
 - Điện năng tiêu thụ: < 2 W (TEC OFF)
 - Nguồn cấp: 9 VDC đến 24 VDC
Đặc điểm cơ khí:
 - Kích thước (W x H x D): 50 x 50 x 30 mm
 - Khối lượng: < 100g  (không bao gồm đóng gói)
 - Ghép nối quang học: ngàm C
 - Nhiệt độ hoạt động: từ -40°C đến 71°C
 - Điều kiện môi trường: MIL-STD- 810G
Ứng dụng:
 -  Giám sát tầm xa cầm tay,máy bay, nghiên cứu khoa học...

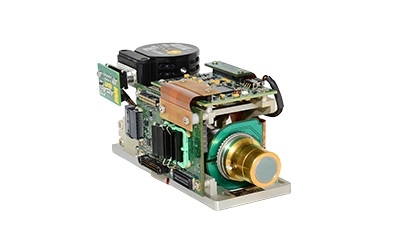

MiTIE được thiết kế cho các nhà sản xuất thiết bị gốc với mong muốn kết hợp một cơ cấu camera ảnh nhiệt làm lạnh nhỏ, nhẹ, tiêu thụ năng lượng thấp vào trong hệ quang điện tử của họ.
Thông số kỹ thuật:
 - IDDCA: Scorpio MW
 - Cảm biến: 640×512 MCT
 - Độ lớn điểm ảnh: 15 µm
 - Dải đáp ứng phổ: 3.7-4.8 µm
 - NETD: < 18 mK
 - Bộ biến đổi tương tự/số (A/D): 14-bit
 - Khẩu độ: f/2.0, f/2.24, f/4
 - Tốc độ toàn khung hình: lên tới 120 Hz
 - Đầu ra số: HDMI, 14-bit Camera Link
 - Đầu ra hình ảnh: đầu ra NTSC hoặc PAL
 - Dải nhiệt độ hoạt động: - 40°C to +71°C
 - Tính năng xử lý hình ảnh: tất cả các tính năng có thể
 - Bộ làm lạnh: Rotary K508
 - Năng lượng tiêu thụ: 12 W
 - Kích thước (W × H × L):  76× 76× 147 (mm)
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

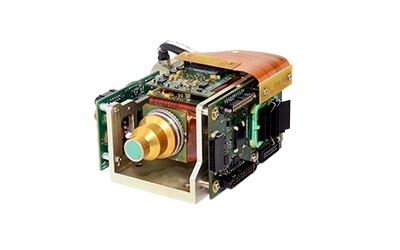

MiTIE được thiết kế cho các nhà sản xuất thiết bị gốc với mong muốn kết hợp một cơ cấu camera ảnh nhiệt làm lạnh nhỏ, nhẹ, tiêu thụ năng lượng thấp vào trong hệ quang điện tử của họ.
Thông số kỹ thuật:
 - IDDCA:  Leo MW
 - Cảm biến: 640×512 MCT
 - Độ lớn điểm ảnh: 15 µm
 - Dải đáp ứng phổ: 3.7-4.8 µm
 - NETD: < 18 mK
 - Bộ biến đổi tương tự/số (A/D): 14-bit
 - Khẩu độ: f/4.0, f/5.5
 - Tốc độ toàn khung hình: lên tới 60 Hz
 - Đầu ra số: HDMI, 14-bit Camera Link
 - Đầu ra hình ảnh: đầu ra NTSC hoặc PAL
 - Dải nhiệt độ hoạt động: - 40°C to +71°C
 - Tính năng xử lý hình ảnh: tất cả tính năng có thể
 - Bộ làm lạnh: Rotary K563 or RM2
 - Năng lượng tiêu thụ:  8.4 W
 - Kích thước (W × H × L): 102× 64× 127 (mm)
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...

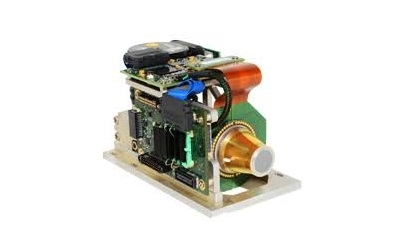

MiTIE được thiết kế cho các nhà sản xuất thiết bị gốc với mong muốn kết hợp một cơ cấu camera ảnh nhiệt làm lạnh nhỏ, nhẹ, tiêu thụ năng lượng thấp vào trong hệ quang điện tử của họ.
Thông số kỹ thuật:
 - IDDCA: Mars LW
 - Cảm biến: 320×256
 - Độ lớn điểm ảnh: 30 µm
 - Dải đáp ứng phổ: 7.7-9.5 µm
 - NETD: < 20 mK
 - Bộ biến đổi tương tự/số (A/D): 14-bit
 - Khẩu độ: f/2.0, f/4.0
 - Tốc độ toàn khung hình: lên tới 320 Hz
 - Đầu ra số: HDMI, 14-bit Camera Link
 - Đầu ra hình ảnh: đầu ra NTSC hoặc PAL
 - Dải nhiệt độ hoạt động: - 40°C to +71°C
 - Tính năng xử lý hình ảnh: tất cả các tính năng có thể
 - Bộ làm lạnh: Rotary K508
 - Năng lượng tiêu thụ:  12 W
 - Kích thước (W × H × L): 99 × 89× 142 (mm)
Ứng dụng:
 - Giám sát tầm xa cầm tay, máy bay, UAV, điều khiển hỏa lực...
