Hệ thống đo trường vật lý đa cảm biến

Hệ thống này đã và đang được sử dụng trong Bộ Quốc phòng Anh và nhiều Lực lượng Hải quân trên toàn thế giới. Hệ thống được sử dụng trong rất nhiều ứng dụng, bao gồm:

• Kiểm chuẩn cuộn khử từ và hạn chế đặc trưng từ
• Phục vụ công tác nghiên cứu

Phần mềm hệ thống bao gồm mô hình toán học của các ảnh hưởng điện từ trường cho phép dự đoán chính xác các đặc trưng vật lý ở các độ sâu thiết lập và tất cả các điều kiện môi trường trên toàn thế giới. Hệ thống này có thể được sử dụng theo cấu hình “Cố định” hoặc “Cơ động”.

Hệ thống cho phép xử lý dữ liệu âm bao gồm cả khả năng điều chỉnh phạm vi, cho phép cung cấp thông tin về đặc trưng âm của các tàu. Dữ liệu được hiển thị theo nhiều định dạng tiêu chuẩn khác nhau, với dải tần số đến 100 kHz.

Phần mềm chạy trong hệ điều hành Microsoft's Windows, với khả năng hoạt động tin cậy, giao diện người - máy (MMI) chuẩn hoá, và dễ dàng trong sử dụng.

Hệ thống giám sát RTK - DGPS với độ chính xác cực cao cho phép mô hình hoá một cách chính xác vị trí mục tiêu.  Khả năng giám sát độ chính xác cao giúp cho việc xác định khoảng cách có thể hoàn thành trong thời gian nhỏ nhất. Việc hạn chế ảnh hưởng của các đặc trưng vật lý bao gồm công tác kiểm tra đặc trưng cuối so với các thiết lập hiện tại của cuộn khử từ có thể được thực hiện chỉ với bốn bước trên toàn dải.

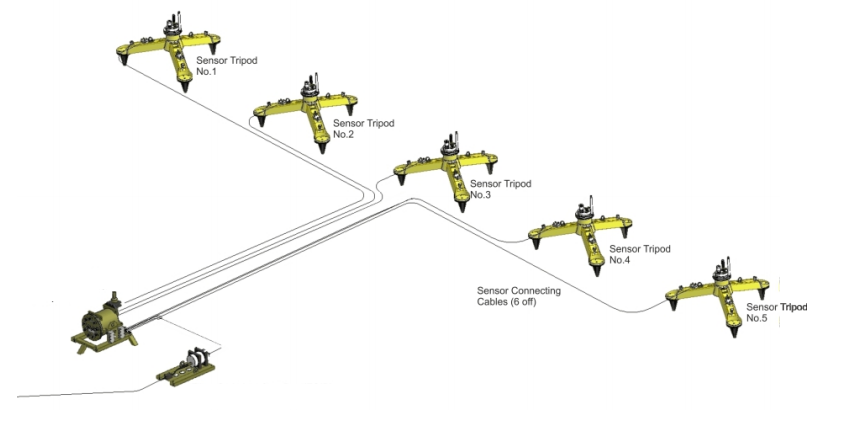

Hệ thống đo trường vật lý đa cảm biến được thiết kế theo dạng mô-đun với 2 cụm thiết bị chính: thiết bị trên bờ biển và thiết bị dưới nước. Cáp nối đồng / quang sẽ đóng vai trò cấp nguồn và truyền dữ liệu giữa 2 cụm thiết bị.

Các hộp nối dưới nước có 4 đầu kết nối có thể kết nối với 4 cảm biến. Một mảng cảm biến điển hình bao gồm ít nhất ba cảm biến đa tác động để tạo ra mô hình có độ chính xác cao. Cảm biến thứ tư có thể sử dụng cảm biến trường Trái đất chuẩn (EFR).

Sự sắp xếp này cho phép thực hiện phép đo tổng hợp trường từ, âm thanh và áp suất. Dữ liệu có thể được thu thập từ sự kết hợp giữa các cảm biến bất kì với nhau  và các tác động phù hợp. Các cảm biến này đã được chứng minh tuổi thọ là 15 năm.

Các cảm biến thay thế/dự phòng có thể được sử dụng ngay mà không cần bất kì sự điều chỉnh hoặc hiệu chuẩn lại hệ thống. Hệ thống sẵn có đảm bảo cung cấp phụ tùng dự phòng, hạn chế yêu cầu bảo dưỡng và thủ tục bảo dưỡng đơn giản. Chức năng kiểm tra tích hợp cho phép nhanh chóng xác nhận trạng thái chức năng của từng cảm biến riêng biệt.

Vấn đề chống hà bám cũng đã được giải quyết. Các cảm biến có thể được cung cấp với vỏ bọc âm trong suốt để ngăn việc hà bám tác động vào hiệu năng của của biến và các đầu kết nối của cáp có các chụp bảo vệ để giữ cho các hộp nối cáp quan trọng được sạch trước môi trường biển ô nhiễm. Cáp và đầu kết nối cũng được chứng minh tuổi thọ dưới nước là 15 năm.

Hệ thống được thiết kế chủ yếu sử dụng các thiệt bị có sẵn trên thị trường để có độ tin cậy cao nhất với giá thành rẻ nhất. Thiết kế hệ thống sử dụng các linh kiện chuẩn công nghiệp từ các nhà cung cấp uy tín và phù hợp với tiêu chuẩn quốc tế. Phương pháp thiết kế này cho phép hệ thống được lắp đặt, điều chỉnh và nâng cấp một cách có cấu trúc, đồng thời cho phép nhiều thành phần (ví dụ như máy tính, màn hình, máy in,..) có thể được mua và được hộ trợ tại chỗ.

Nguồn: RSI
